西驰电气有源滤波器在商业综合体的应用

发布时间:2022-11-17 15:00:26  来源: 西安西驰电气微信公众号 点击数:68


西安某商业综合中心是集家居城、写字楼、商务公寓、五星级酒店和城市公馆为一体的城市综合实践区,真正实现购物、办公、居住、休闲一站式生活场景综合中心。

本次西驰电气有源滤波器就应用于此。根据用户对现场的描述和反馈,后经我司技术人员科学分析和测试得出。在现场中由于LED光幕、LED照明以及变频器等非线性负载较多,单相负载比例较重,使得现场出现了大量的3次及5次谐波,从而导致了现场N线电流过大和变压器温度过高,噪音过大和个别变压器烧毁的现象。

那么针对以上问题,我司对其采取了综合治理方案进行谐波治理。(如下图)

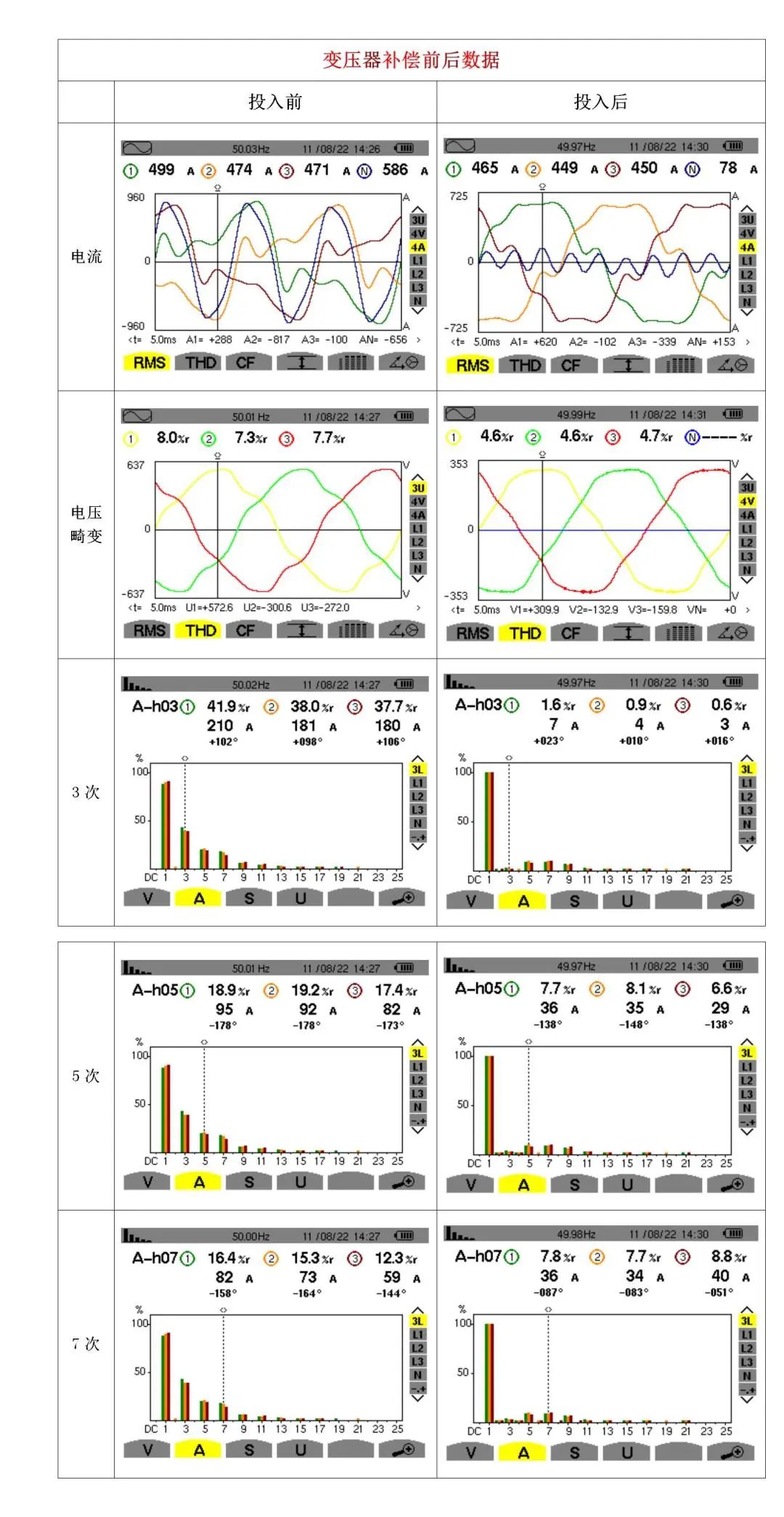

现场补偿效果如下:

说明:从上面的数据记录可以看出,APF投入后,电压畸变全部下降到国标5%以内,N线电流由586A下降到78A,主要次谐波3、5、7次分别下降到了4、29、34,补偿效果比较好。

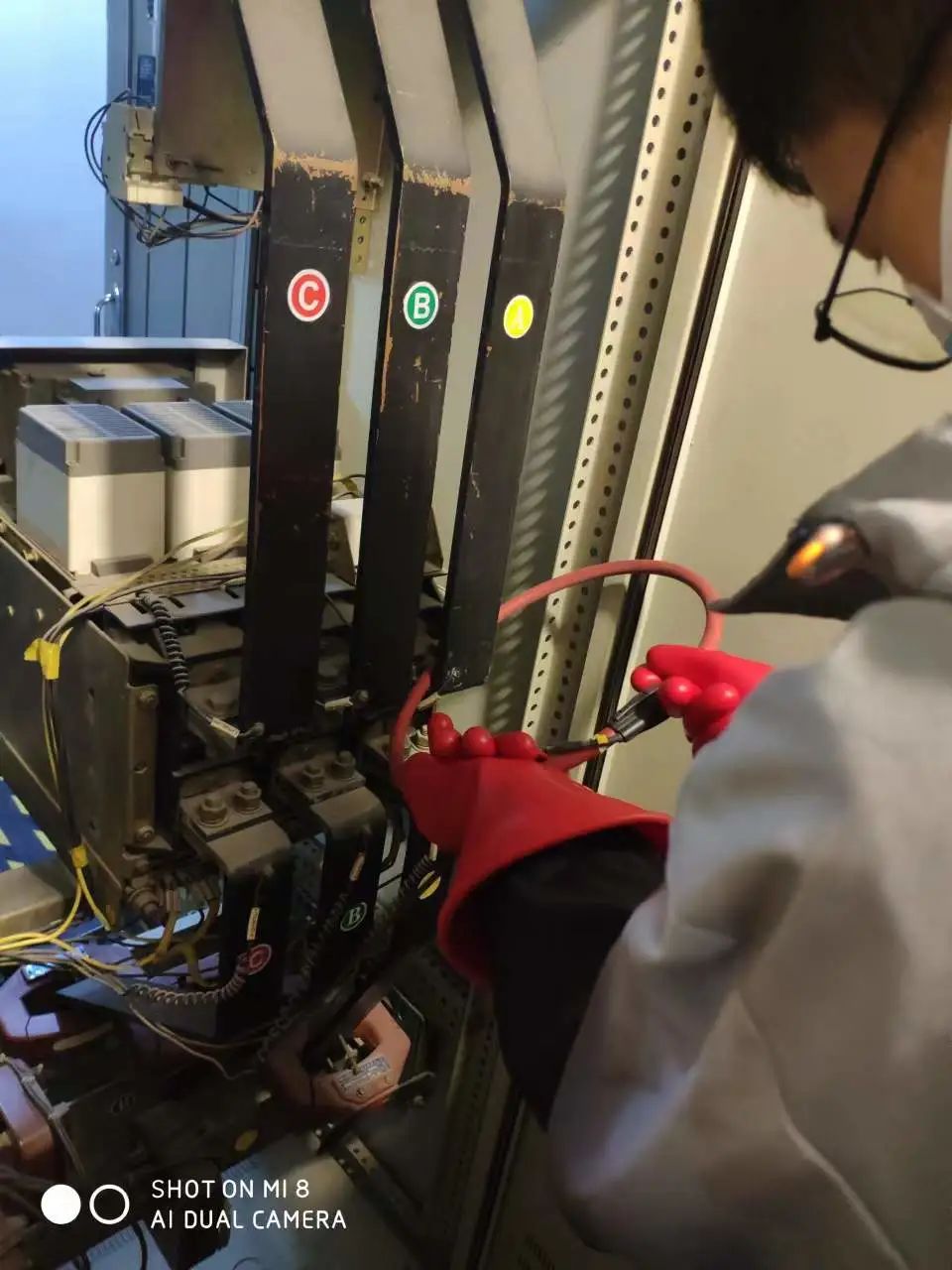

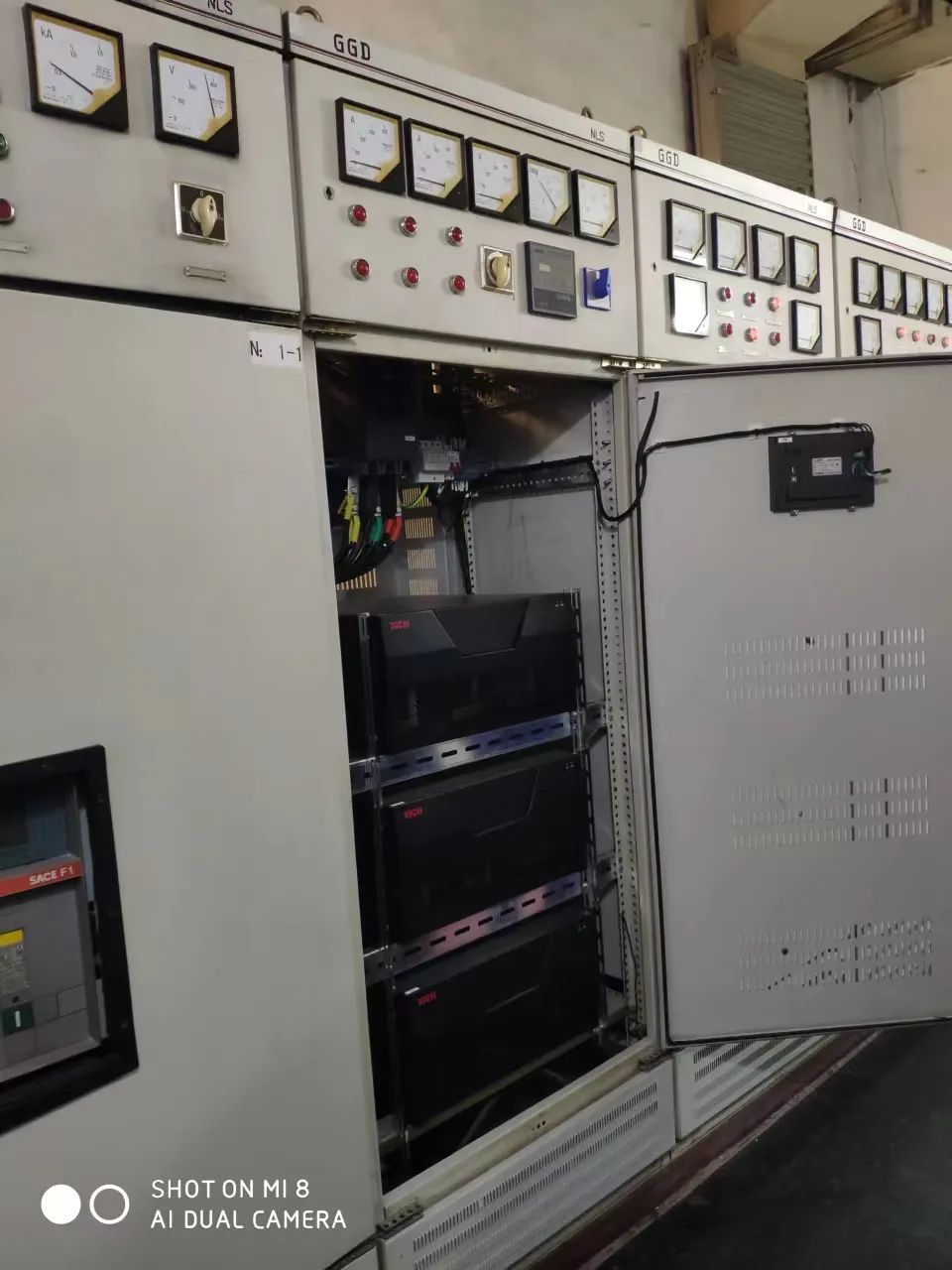

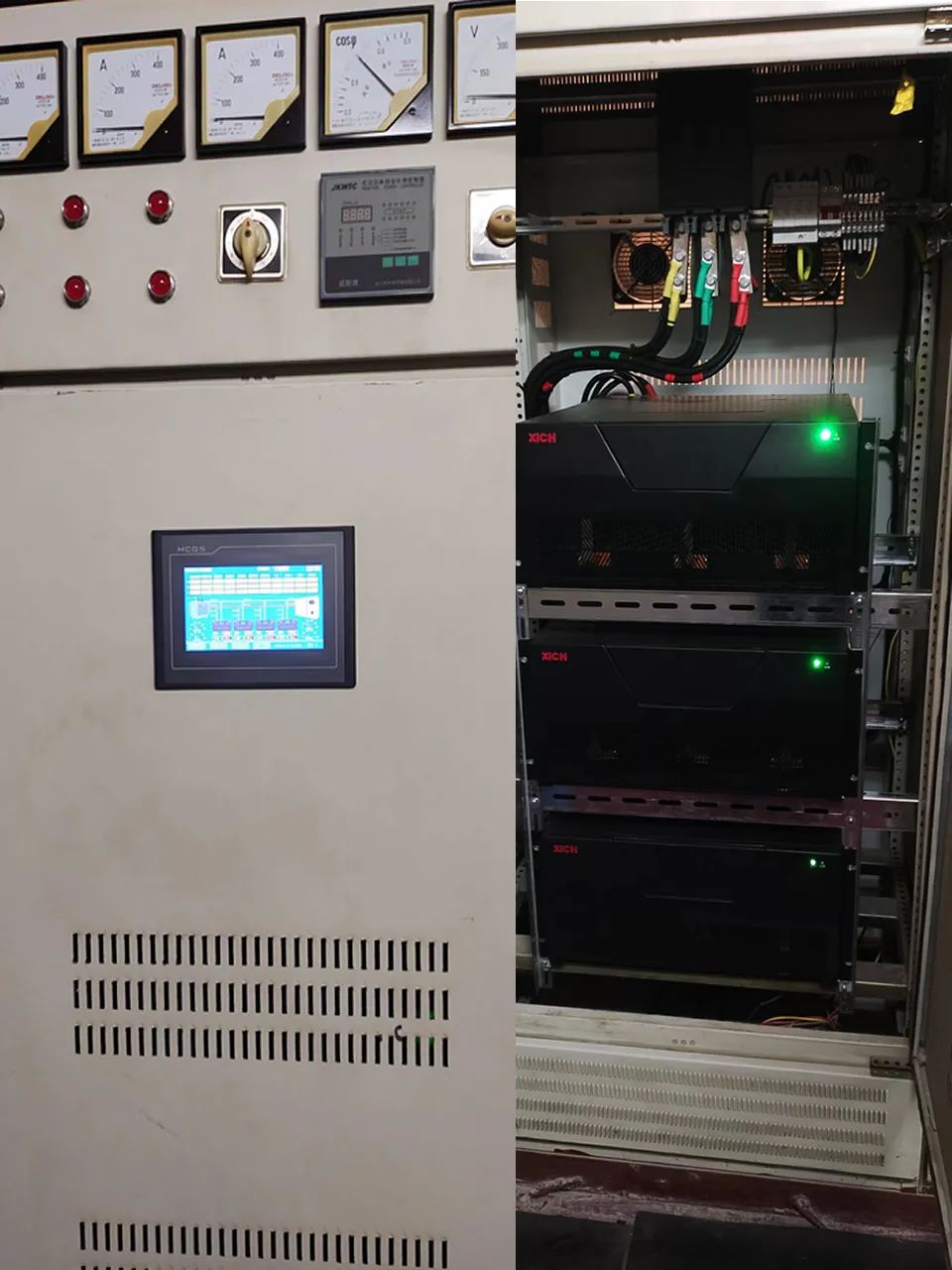

现场应用实拍:

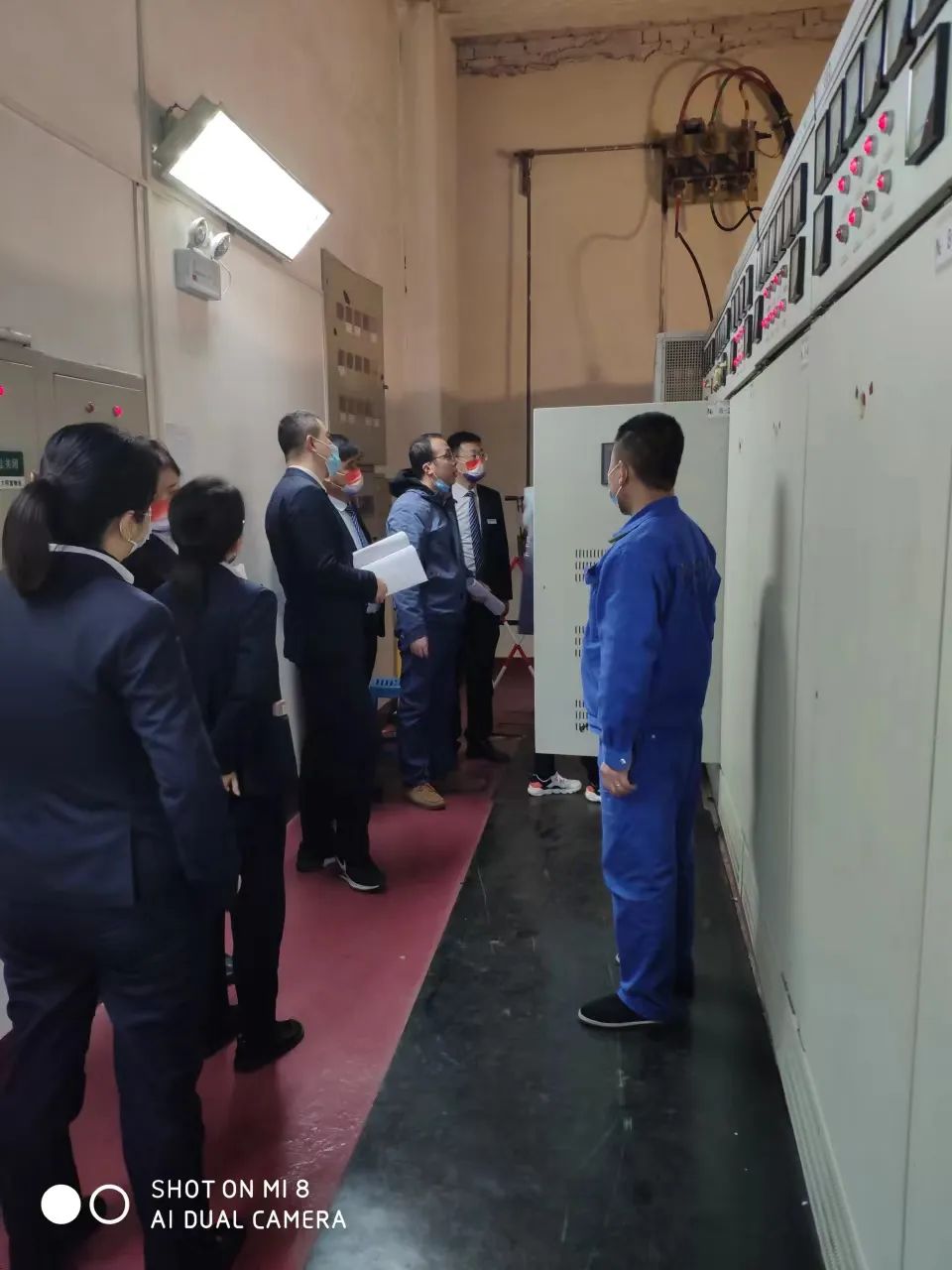

11月15日设备已通过验收,正常投运。
