CMC-L系列数码型电机软起动器
产品简介：
CMC-L系列软起动器是一种将电力电子技术，微处理器和模糊控制理论相结合的新型电机起动装置。它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。使用该软起动器可延长机械设备的使用寿命，减少设备的维修量，提高经济效益。

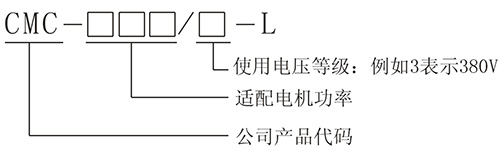

型号说明
技术特点
1、多种起动方式
电流限幅软起动、电压斜坡软起动、斜坡+限流软起动，较大程度满足现场需求，实现较好起动效果。
2、高可靠性
由高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得良好的准确性和执行速度。
3、强大的抗干扰性
简便的调整方式，控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别。
4、优化的结构
紧凑结构设计，上层塑壳和下层金属结构相结合，满足美观和坚固。
5、电机的保护
多种电机保护功能（如过流、输入/输出缺相、晶闸管短路、过热保护等。
6、维护简便
由4位数码显示组成的监控信号编码系统，24小时监控系统设备的工作状况，同时提供快速故障诊断。
使用条件
|
控制电源 |
AC110V--220V ±15%，50/60 Hz |
|
三相电源 |
AC380V、 660V、1140V±15% |
|
标称电流 |
15A--1250A，共23种额定值 |
|
适用电机 |
一般鼠笼型异步电机 |
|
起动斜坡方式 |
限流软起动、电压斜坡起动、电压斜坡+限流起动 |
|
停车方式 |
自由停车、软停车 |
|
逻辑输入 |
阻抗1.8KΩ，电源+15V |
|
起动频度 |
可做频繁或不频繁起动,建议每小时起动不超过10次 |
|
保护功能 |
断相、过流、短路、SCR保护、过热等 |
|
防护等级 |
IP00、IP20 |
|
冷却方式 |
自然冷却或强迫风冷 |
|
安装方式 |
壁挂式 |
|
环境条件 |
海拨超过2000米，应相应降低容量使用 环境温度在-25--+45°C之间 相应湿度不超过95%(20°C±5°C) 无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G |
规格型号
软起动器外形及开孔尺寸(单位：mm 以380V为例)
|
型号 |
结构编号 |
G |
H |
I |
K |
L |
M |
A |
B |
C |
毛重（kg） |
|
CMC-008~022(铁壳) |
F001 |
173 |
286 |
203 |
133 |
250 |
7 |
20 |
10 |
100 |
4 |
|
CMC-030~045(铁壳) |
F001 |
173 |
286 |
203 |
133 |
250 |
7 |
20 |
10 |
100 |
4.2 |
|
CMC-055~075(铁壳) |
F001 |
173 |
286 |
203 |
133 |
250 |
7 |
20 |
10 |
100 |
4.6 |
|
CMC-008~022(塑壳) |
F009 |
168 |
290 |
176 |
152 |
240 |
6 |
20 |
10 |
100 |
3.8 |
|
CMC-030~045(塑壳) |
F009 |
168 |
290 |
176 |
152 |
240 |
6 |
20 |
10 |
100 |
3.9 |
|
CMC-055~075(塑壳) |
F009 |
168 |
290 |
176 |
152 |
240 |
6 |
20 |
10 |
100 |
4.4 |
|
CMC-090~185 |
F002 |
286 |
440 |
220 |
240 |
357 |
9 |
20 |
10 |
100 |
17.4 |
|
CMC-220~315 |
F003 |
325 |
480 |
220 |
279 |
386 |
9 |
20 |
10 |
100 |
22.4 |
|
CMC-400~630 |
F004 |
407 |
620 |
220 |
350 |
481 |
9 |
20 |
10 |
100 |
37.6 |
75KW及以下铁壳产品
75KW及以下塑壳产品
90KW及以上产品
软起动器选型
|
序号 |
额定 电流（A） |
380V |
660V |
1140V |
|||
|
适配功率(KW) |
尺寸(mm) |
适配功率(KW) |
尺寸(mm) |
适配功率(KW) |
尺寸(mm) |
||
|
1 |
18 |
7.5 |
F001 F009
|
15 |
F009
|
22 |
F009
|
|
2 |
24 |
11 |
22 |
33 |
|||
|
3 |
30 |
15 |
30 |
45 |
|||
|
4 |
39 |
18.5 |
37 |
55 |
|||
|
5 |
45 |
22 |
45 |
65 |
|||
|
6 |
60 |
30 |
55 |
90 |
|||
|
7 |
76 |
37 |
75 |
110 |
|||
|
8 |
90 |
45 |
90 |
135 |
|||
|
9 |
110 |
55 |
110 |
165 |
|||
|
10 |
150 |
75 |
132 |
F002 |
225 |
||
|
11 |
180 |
90 |
F002 |
160 |
280 |
F002
|
|
|
12 |
218 |
110 |
200 |
344 |
|||
|
13 |
260 |
132 |
250 |
400 |
|||
|
14 |
320 |
160 |
300 |
505 |
F003
|
||
|
15 |
370 |
185 |
350 |
584 |
|||
|
16 |
440 |
220 |
F003 |
400 |
F003
|
695 |
|
|
17 |
500 |
250 |
456 |
789 |
|||
|
18 |
560 |
280 |
500 |
884 |
F004 |
||
|
19 |
630 |
315 |
560 |
F004 |
995 |
||
|
20 |
780 |
400 |
F004 |
700 |
|
||
|
21 |
920 |
470 |
|
||||
|
22 |
1000 |
530 |
|||||
|
23 |
1250 |
630 |
|||||
注：尺寸 F001:173×286×203、F002:286×440×220、F003:325×480×220、F004:407×620×220、F009:168×290×176(宽×高×厚)
