CMC-SX系列汉显智能型电机软起动器
产品简介：
CMC-SX系列汉显智能型软起动器是一款基于32位ARM核微控制器开发的电机软起动器，是一种新型智能化的异步电动机起动装置。它是集起动、显示、保护、数据采集于一体的电机终端控制设备。用户使用较少的元件，就可实现较复杂的控制功能。而中英文界面显示又使得操作更趋简便。

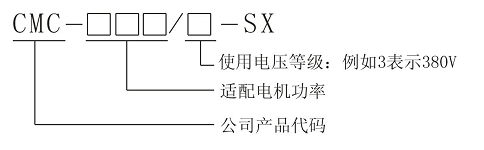

型号说明
技术特点
1、多种起动方式
限流软起动、电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线，并可在每种方式下施加可编程突跳起动转矩及起动电流限制。根据不同的负载，可以选择相应的起动曲线，达到良好的起动效果。基础算法使得电机起动、停止更加准确、平滑。
2、先进的通讯功能
配有RS485通讯接口，方便用户网络连接控制，提高系统的自动化水平及可靠性。Modbus/Profibus标准协议可选，方便组态连接。
3、模拟信号控制
用户可输入4—20mA或0—20mA标准信号，并可在操作面板上进行模拟量的上、下限设定，实现对电机起、停控制及报警。还可通过软起动器进行数据(压力、温度、流量等)的传输。具有4—20mA或0—20mA标准信号输出功能。
4、强大的抗干扰性
所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别，适应在的工业环境中使用。
5、双参数功能
软起动器同时具备两套不同功率电机控制参数，可控制两台不同功率的电机。
6、多种停车方式
可编程软停车、自由停车、制动刹车、软停+制动刹车。
7、电源频率自适应
电源频率50/60Hz自适应功能。
8、动态故障记忆
多可以记录15次故障。
9、完善的保护功能
全程检测电流及负载参数，具有过流、过载、欠载、过热、断相、短路、三相电流不平衡、相序检测、漏电检测等微机保护功能。
10、友好的人机界面
采用LCD液晶显示面板，具有中英文两种显示界面。
使用条件
|
控制电源 |
AC110V--AC220V±15% 50/60Hz |
|
三相电源 |
AC380V、660V、1140V±15% |
|
标称电流 |
15A--1250A，共23种额定值 |
|
适用电机 |
一般鼠笼型异步电动机 |
|
起动斜坡方式 |
限流起动、电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线 |
|
停车方式 |
自由停车、软停车、制动刹车、软停+制动刹车 |
|
逻辑输入 |
阻抗1.8KΩ，电源+15V |
|
起动频度 |
可做频繁或不频繁起动,建议每小时起动不超过10次 |
|
保护功能 |
过流、过载、欠载、过热、断相、短路、三相电流不平衡、相序检测、漏电检测、频率错误等 |
|
防护等级 |
IP00、IP20 |
|
冷却方式 |
自然冷却或强迫风冷 |
|
安装方式 |
壁挂式 |
|
环境条件 |
海拨超过2000米，应相应降低容量使用 环境温度在-25~+45°C之间 相应湿度不超过95%(20°C±5°C) 无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G |
规格型号
软起动器外形及开孔尺寸(单位：mm 以380V为例)
|
型号 |
结构编号 |
G |
H |
I |
K |
L |
M |
A |
B |
C |
毛重（kg） |
|
CMC-008~022(铁壳) |
F001 |
173 |
286 |
203 |
133 |
250 |
7 |
20 |
10 |
100 |
4 |
|
CMC-030~045(铁壳) |
F001 |
173 |
286 |
203 |
133 |
250 |
7 |
20 |
10 |
100 |
4.2 |
|
CMC-055~075(铁壳) |
F001 |
173 |
286 |
203 |
133 |
250 |
7 |
20 |
10 |
100 |
4.6 |
|
CMC-008~022(塑壳) |
F009 |
168 |
290 |
176 |
152 |
240 |
6 |
20 |
10 |
100 |
3.8 |
|
CMC-030~045(塑壳) |
F009 |
168 |
290 |
176 |
152 |
240 |
6 |
20 |
10 |
100 |
3.9 |
|
CMC-055~075(塑壳) |
F009 |
168 |
290 |
176 |
152 |
240 |
6 |
20 |
10 |
100 |
4.4 |
|
CMC-090~185 |
F002 |
286 |
440 |
220 |
240 |
357 |
9 |
20 |
10 |
100 |
17.4 |
|
CMC-220~315 |
F003 |
325 |
480 |
220 |
279 |
386 |
9 |
20 |
10 |
100 |
22.4 |
|
CMC-400~630 |
F004 |
407 |
620 |
220 |
350 |
481 |
9 |
20 |
10 |
100 |
37.6 |
75KW及以下铁壳产品
75KW及以下塑壳产品
90KW及以上产品
|
序号 |
额定 电流（A） |
380V |
660V |
1140V |
|||
|
适配功率(KW) |
尺寸(mm) |
适配功率(KW) |
尺寸(mm) |
适配功率(KW) |
尺寸(mm) |
||
|
1 |
18 |
7.5 |
F001 F009
|
15 |
F009
|
22 |
F009
|
|
2 |
24 |
11 |
22 |
33 |
|||
|
3 |
30 |
15 |
30 |
45 |
|||
|
4 |
39 |
18.5 |
37 |
55 |
|||
|
5 |
45 |
22 |
45 |
65 |
|||
|
6 |
60 |
30 |
55 |
90 |
|||
|
7 |
76 |
37 |
75 |
110 |
|||
|
8 |
90 |
45 |
90 |
135 |
|||
|
9 |
110 |
55 |
110 |
165 |
|||
|
10 |
150 |
75 |
132 |
F002 |
225 |
||
|
11 |
180 |
90 |
F002 |
160 |
280 |
F002
|
|
|
12 |
218 |
110 |
200 |
344 |
|||
|
13 |
260 |
132 |
250 |
400 |
|||
|
14 |
320 |
160 |
300 |
505 |
F003
|
||
|
15 |
370 |
185 |
350 |
584 |
|||
|
16 |
440 |
220 |
F003 |
400 |
F003 |
695 |
|
|
17 |
500 |
250 |
456 |
789 |
|||
|
18 |
560 |
280 |
500 |
884 |
F004 |
||
|
19 |
630 |
315 |
560 |
F004 |
995 |
||
|
20 |
780 |
400 |
F004 |
700 |
|
|
|
|
21 |
920 |
470 |
|
||||
|
22 |
1000 |
530 |
|||||
|
23 |
1250 |
630 |
|||||
注：尺寸 F001:173×286×203、F002:286×440×220、F003:325×480×220、F004:407×620×220、F009:168×290×176(宽×高×厚)
