CMC-HX系列电机软起动器
产品简介：
CMC-HX软起动器一种新型智能化的异步电动机起动、保护装置。它是集起动、显示、保护、数据采集于一体的电机终端控制设备。用户使用较少的元件，就可实现较复杂的控制功能。而中英文界面显示又使得操作更简便。同时CMC-HX软起动器内部集成电流互感器，用户无需外配。

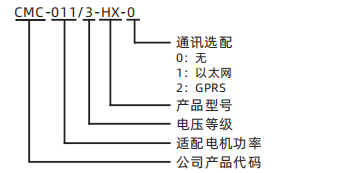

型号说明
技术特点
1、SCR触发
闭环控制算法SCR闭环控制功能，专为标准负载和重型负载设计。用户可根据负载情况选择限流起动和电压斜坡起动，实现平滑的无转矩震荡起动效果。
2、负载应用
参数内置十种负载类型可供用户选择，针对于每类负载提供起动控制曲线，使得软起动与负载进行匹配，以达到良好的起动、停止效果。
3、多种起动、停车方式
电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线，并可在每种方式下施加可编程突跳起动转矩及起动电流限制。根据不同的负载，可选择相应的起动曲线，达到很好的起动效果。多种停车方式，可编程软停车、自由停车、制动刹车、泵停。基础算法使得电机起动、停止更加准确、平滑。
4、通讯功能
标配Modbus RTU通讯。选配以太网/GPRS通讯模块，方便用户网络连接控制，提高系统的自动化水平及可靠性。
5、模拟信号控制
用户可输入4—20mA或0—20mA标准信号，并可进行模拟量的上、下限设定，实现对电机起、停控制及报警。还可通过软起动器进行数据(压力、温度、流量等)的传输。具有4—20mA或0—20mA标准模拟信号输出功能。
6、全耐火材料
90KW以下为全塑壳结构，采用阻燃ABS材料加工而成，90KW及以上功率段上盖为塑壳结构、主框架采用敷铝锌板材料加工而成，具有耐热、抗腐蚀特性。
7、可外引面板
可通过机身接口将面板外引至设备操作面远程操作，方便现场使用。
8、强大的抗干扰性
所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别，适应工业环境中使用。
9、双参数功能
具有两套基本参数，可分别控制两台不同功率的电机。
10、电源频率
自适应电源频率50/60Hz自适应功能，方便用户使用。
11、动态故障记忆
可以记录10次故障。便于查找故障原因。
12、完善的保护功能
全程检测电流及负载参数，具有过流、过载、欠载、过热、断相、短路、三相电流不平衡、相序检测、频率错误等微机保护功能。
13、友好的人机界面
采用LCD液晶显示面板，具有中英文两种显示界面，使编程及参数调整更加方便。
使用条件
|
控制电源 |
AC110V--AC220V±15% 50/60Hz |
|
三相电源 |
标准接线AC380V、690V、1140V±15%，内三角接线AC380V±15% |
|
标称电流 |
18A~1400A，共24种额定值 |
|
适用电机 |
一般鼠笼型异步电动机 |
|
起动方式 |
电压指数曲线、电压线性曲线、电流指数曲线、电流线性曲线 |
|
停车方式 |
自由停车、软停车、制动刹车、泵停 |
|
逻辑输入 |
阻抗1.8KΩ，电源+24V |
|
起动频度 |
可做频繁或不频繁起动,建议每小时起动不超过10次 |
|
保护功能 |
过流、过载、欠载、过热、缺相、三相电流不平衡、相序检测、电机过热、频率错误等 |
|
防护等级 |
IP00、IP20 |
|
冷却方式 |
自然冷却或强迫风冷 |
|
安装方式 |
壁挂式 |
|
环境条件 |
海拔超过2000米，应相应降低容量使用 环境温度在-25+45°C之间 相应湿度不超过95%(20°C±5°C) 无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G |
规格型号
软起动器外形及开孔尺寸(单位：mm 以380V为例)
|
型号 |
结构编号 |
G |
H |
I |
K |
L |
M |
A |
B |
C |
毛重（kg） |
|
CMC-008~022/3-HX |
F005 |
172 |
320 |
172 |
156 |
240 |
6 |
20 |
10 |
100 |
4.5 |
|
CMC-030~045/3-HX |
F005 |
172 |
320 |
172 |
156 |
240 |
6 |
20 |
10 |
100 |
4.7 |
|
CMC-055~075/3-HX |
F005 |
172 |
320 |
172 |
156 |
240 |
6 |
20 |
10 |
100 |
5.1 |
|
CMC-090~185/3-HX |
F006 |
285 |
474 |
235 |
230 |
390 |
9 |
20 |
10 |
100 |
20.6 |
|
CMC-220~315/3-HX |
F007 |
320 |
512 |
235 |
270 |
415 |
9 |
20 |
10 |
100 |
25.6 |
|
CMC-400~710/3-HX |
F008 |
400 |
647 |
235 |
330 |
495 |
9 |
20 |
10 |
100 |
37.6 |
75KW及以下
90KW-185KW产品
220KW-315KW产品
400KW-630KW产品
|
序号 |
额定 电流（A） |
380V |
690V |
1140V |
|||
|
适配功率(KW) |
尺寸(mm) |
适配功率(KW) |
尺寸(mm) |
适配功率(KW) |
尺寸(mm) |
||
|
1 |
18 |
7.5 |
F005 |
15 |
F005 |
22 |
F005
|
|
2 |
24 |
11 |
22 |
33 |
|||
|
3 |
30 |
15 |
30 |
45 |
|||
|
4 |
39 |
18.5 |
37 |
55 |
|||
|
5 |
45 |
22 |
45 |
65 |
|||
|
6 |
60 |
30 |
55 |
90 |
|||
|
7 |
76 |
37 |
75 |
110 |
|||
|
8 |
90 |
45 |
90 |
135 |
|||
|
9 |
110 |
55 |
110 |
165 |
|||
|
10 |
150 |
75 |
132 |
F006 |
225 |
||
|
11 |
180 |
90 |
F006 |
160 |
280 |
F006
|
|
|
12 |
218 |
110 |
200 |
344 |
|||
|
13 |
260 |
132 |
250 |
400 |
|||
|
14 |
320 |
160 |
300 |
505 |
F007
|
||
|
15 |
370 |
185 |
350 |
584 |
|||
|
16 |
440 |
220 |
F007 |
400 |
F007
|
695 |
|
|
17 |
500 |
250 |
456 |
789 |
|||
|
18 |
560 |
280 |
500 |
884 |
F008 |
||
|
19 |
630 |
315 |
560 |
F008 |
995 |
||
|
20 |
780 |
400 |
F008 |
700 |
|
||
|
21 |
920 |
470 |
|
||||
|
22 |
1000 |
530 |
|||||
|
23 |
1200 |
630 |
|||||
|
24 |
1400 |
710 |
|||||
注：尺寸 F005:172×320×172、F006:285×474×235、F007:320×512×235、F008:400×647×235(宽×高×厚)
