CMV-G系列固定式软起动控制装置
产品简介：
CMV-G系列通用型软起动控制装置主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用串并联用晶闸管，无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、运行过流等故障保护功能，使用它能有效地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。

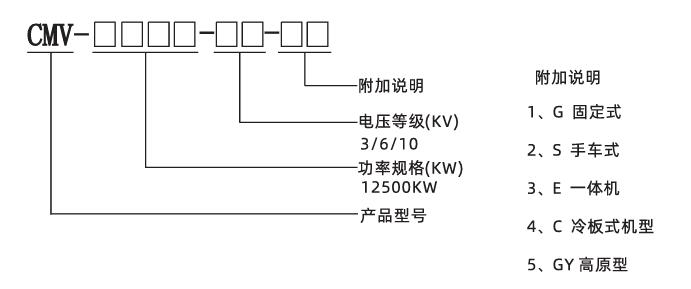

型号说明
技术特点
1、以晶闸管阀体作为主电路部件，具有技术先进，工作可靠、结构模块化、免维护的优点；
2、产品适应能力强，能在国内外孤网或发电机组供电情况下正常工作；
3、基于32位ARM核微控制器执行中心控制，具有响应速度快、控制精度高，抗干扰能力强等优势；
4、柜体釆用KYN28结构，外观美观大方，材料釆用覆铝锌板，经多重折弯组装而成。所有的控制操作均在柜门关闭状态下进行；
5、高低压分离，柜体由低压室、高压室、阀组室三部分组成，具有五防闭锁功能；
6、柜体和标准开关柜一致，可方便的完成同现场其它高压开关柜并柜，使整个系统风格统一、美观；
7、阀组不可抽出；
8、防护等级IP40；
使用条件
|
项目 |
基本参数 |
|
负载种类 |
三相高压鼠笼式异步电机、同步电机 |
|
交流电压 |
3000---10000VAC |
|
工作频率 |
50HZ/60HZ±2HZ |
|
相序 |
CMV允许在任何相序下工作（可通过参数设定） |
|
旁路接触器 |
具有直接起动容量的接触器 |
|
控制电源 |
AC/DC（110-220V）±15％ |
|
瞬时过电压保护 |
dv/dt吸收网络 |
|
起动频次 |
1-3次（每小时） |
|
环境条件 |
环境温度：-20-+50℃；相对湿度：5％--95％无凝露；海拔小于2000米（大于2000米需降容使用） |
|
保护功能 |
|
|
缺相保护 |
在起动或运行过程中，断开主电源的任意相 |
|
运行过流保护 |
运行过流保护设定：20~500%le |
|
相电流不平衡保护 |
相电流不平衡保护：0~100% |
|
过载保护 |
过载保护级别：10A、10、15、20、25、30、OFF |
|
欠载保护 |
欠载保护级别：0~99%；欠载保护动作时间；0~250S |
|
起动超时 |
起动时间限制：0~120S |
|
过压保护 |
主电源电压高于额定值的120%时，过压保护 |
|
欠压保护 |
主电源电压低于额定值的70%时，欠压保护 |
|
相序保护 |
允许在任何相序下工作（可通过参数设定） |
|
接地保护 |
接地电流大于设定值时保护 |
|
通讯说明 |
|
|
通讯协议 |
Modbus RTU |
|
通讯接口 |
Rs485 |
|
网络连接 |
每台CMV可与31台CMV设备连网通讯 |
|
功能 |
通过通讯接口可以观察运行状态、编程 |
|
操作界面 |
|
|
显示 |
LCD（液晶）显示/触摸屏显示 |
|
语言 |
中、英文 |
|
键盘 |
6个触摸式薄膜按键 |
|
仪表显示 |
|
|
主电源电压 |
显示三相主电源电压 |
|
三相电流 |
显示三相主回路电流 |
|
数据记录 |
|
|
故障记录 |
记录最近15次故障信息 |
|
起动次数记录 |
记录本装置的起动次数 |
规格型号
|
额定电压 （KV） |
规格型号 |
额定电流 （A） |
规格尺寸（宽×深×高） | ||
|
G(固定式） |
S(手车式） |
E(一体机） |
|||
|
3kV |
CMV-400-3 |
100 |
1000×1500×2300 |
1000×1500×2300 |
1000×1500×2300 |
|
CMV-630-3 |
150 |
||||
|
CMV-710-3 |
170 |
||||
|
CMV-1300-3 |
320 |
||||
|
CMV-1600-3 |
400 |
1300*1660*2300 (冷板） |
/ |
/ |
|
|
CMV-2400-3 |
577 |
||||
| 6kv |
CMV-420-6 |
50 |
1000(800)×1500×2300 | ||
|
CMV-630-6 |
75 |
||||
|
CMV-1250-6 |
150 |
||||
|
CMV-1400-6 |
160 |
1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 | |
|
CMV-1600-6 |
200 |
||||
|
CMV-2500-6 |
300 |
||||
|
CMV-2650-6 |
320 |
||||
|
CMV-3300-6 |
400 |
1300*1660*2300 (冷板） |
/ |
/ |
|
|
CMV-4150-6 |
500 |
||||
|
CMV-4800-6 |
577 |
||||
| CMV-5000-6 | 601 | 3000*1500*2300 | 3000*1500*2300 |
3000*1500*2300 |
|
| CMV-5500-6 | 661 | ||||
| CMV-6000-6 | 722 | ||||
| CMV-6500-6 | 782 | ||||
| CMV-7200-6 | 866 | ||||
| 10kv |
CMV-420-10 |
30 |
1000(800)×1500×2300 |
||
|
CMV-630-10 |
45 |
||||
|
CMV-800-10 |
60 |
||||
|
CMV-1250-10 |
90 |
||||
|
CMV-1500-10 |
110 |
||||
|
CMV-1800-10 |
130 |
||||
|
CMV-2250-10 |
160 |
1000×1500×2300 |
1000×1500×2300 |
1000×1500×2300 |
|
|
CMV-2500-10 |
180 |
||||
|
CMV-2800-10 |
200 |
||||
|
CMV-3500-10 |
250 |
||||
|
CMV-4000-10 |
280 |
||||
|
CMV-4500-10 |
320 |
||||
|
CMV-5500-10 |
400 |
2300*1500*2300 (冷板） |
/ |
/ |
|
|
CMV-6000-10 |
430 |
||||
|
CMV-7000-10 |
500 |
||||
|
CMV-8000-10 |
577 |
||||
|
CMV-9000-10 |
650 |
3000*1500*2300 | |||
|
CMV-10000-10 |
722 |
||||
|
CMV-12500-10 |
902 |
||||
