项目

基本参数

负载种类

三相高压鼠笼式异步电机、同步电机

交流电压

3000---10000VAC

工作频率

50HZ/60HZ±2HZ

相序

CMV允许在任何相序下工作（可通过参数设定）

旁路接触器

具有直接起动容量的接触器

控制电源

AC/DC（110-220V）±15％

瞬时过电压保护

dv/dt吸收网络

起动频次

1-3次（每小时）

环境条件

环境温度：-20-+50℃；相对湿度：5％--95％无凝露；海拔小于1500米（大于1500米需降容使用）

保护功能

缺相保护

在起动或运行过程中，断开主电源的任意相

运行过流保护

运行过流保护设定：20~500%le

相电流不平衡保护

相电流不平衡保护：0~100%

过载保护

过载保护级别：10A、10、15、20、25、30、OFF

欠载保护

欠载保护级别：0~99%；欠载保护动作时间；0~250S

起动超时

起动时间限制：0~120S

过压保护

主电源电压高于额定值的120%时，过压保护

欠压保护

主电源电压低于额定值的70%时，欠压保护

相序保护

允许在任何相序下工作（可通过参数设定）

接地保护

接地电流大于设定值时保护

通讯说明

通讯协议

Modbus RTU

通讯接口

Rs485

网络连接

每台CMV可与31台CMV设备连网通讯

功能

通过通讯接口可以观察运行状态、编程

                                            操作界面

显示

LCD（液晶）显示/触摸屏显示

语言

中、英文

键盘

6个触摸式薄膜按键

                                                 仪表显示

主电源电压

显示三相主电源电压

三相电流

显示三相主回路电流

                                               数据记录

故障记录

记录最近15次故障信息

起动次数记录

记录本装置的起动次数

额定电压

（KV）

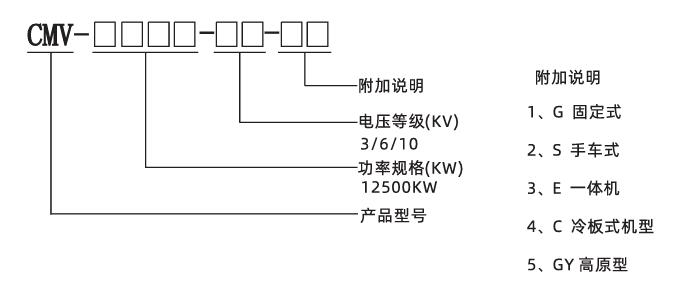

规格型号

额定电流

（A）

G(固定式）

S(手车式）

E(一体机）

3kV

CMV-400-3

100

1000×1500×2300

1000×1500×2300

1000×1500×2300

CMV-630-3

150

CMV-710-3

170

CMV-1300-3

320

CMV-1600-3

400

1300*1660*2300

(冷板）

/

/

CMV-2400-3

577

CMV-420-6

50

CMV-630-6

75

CMV-1250-6

150

CMV-1400-6

160

CMV-1600-6

200

CMV-2500-6

300

CMV-2650-6

320

CMV-3300-6

400

1300*1660*2300

(冷板）

CMV-4150-6

500

CMV-4800-6

577

CMV-420-10

30

1000(800)×1500×2300

CMV-630-10

45

CMV-800-10

60

CMV-1250-10

90

CMV-1500-10

110

CMV-1800-10

130

CMV-2250-10

160

1000×1500×2300

1000×1500×2300

1000×1500×2300

CMV-2500-10

180

CMV-2800-10

200

CMV-3500-10

250

CMV-4000-10

280

CMV-4500-10

320

CMV-5500-10

400

2300*1500*2300

(冷板）

/

/

CMV-6000-10

430

CMV-7000-10

500

CMV-8000-10

577

CMV-9000-10

650

CMV-10000-10

722

CMV-12500-10

902
