XST260全智能型电机软起动器
产品简介：
XST260系列产品是低压全智能型内置旁路型电机软起动器。该系列除了具备通用型软起动器功能以外，还具有负载应用场景实现方案，其功能强大。

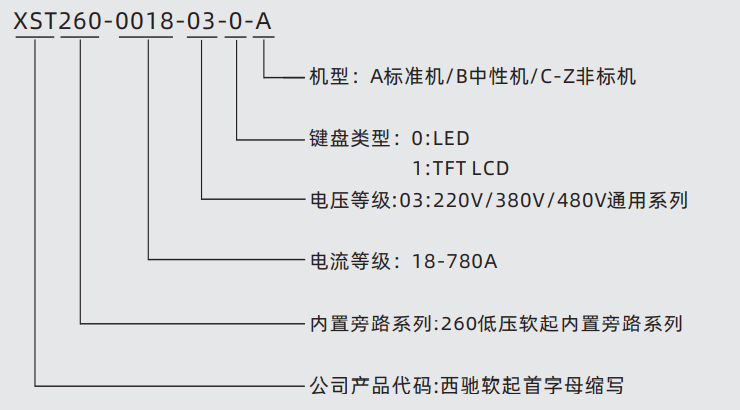

型号说明
技术特点
1、通信扩展卡
可内置Profibus 通信扩展卡。
2、可外置键盘+超大屏
键盘可快速插拔，满足远程操作需要。
3、电机预加热
低温环境下，在电机运行前对其加热，无需外置加热设备。
4、更全面的电机保护功能
过压保护、欠压保护、过流保护、过载保护、堵转保护、旁路故障、晶闸管故障、三相电流不平衡、电机过热保护等。
5、泵控制功能
独有的针对泵类负载的起动、停止控制。泵起动功能减小泵类负载的起动电流；泵停功能可减小水锤效应。
6、泵清洗功能
自动清理泵内淤积，防止由于堵转导致的过流、过载等故障。
7、风机制动功能
动力制动可使运行的负载快速停止；静制动可使外力作用下运行的负载转为停止状态。
8、低速运行功能
具有低速正转、低速反转运行功能，可在电机正常启动前，低速调整负载运行方向。
9、宽电源电压范围
满足220V-500V主电源输入电压通用。
使用条件
|
控制电源 |
AC110V-220V±15%，50/60Hz |
|
三相电源 |
AC220V-480V±10% |
|
标称电流 |
18A-780A,共20种额定值 |
|
适用电机 |
一般鼠笼型交流异步电机 |
|
起动方式 |
电压斜坡、电流斜坡、泵起动控制、直接起动 |
|
停车方式 |
电压斜坡、泵停曲线、制动、自由停 |
|
逻辑输入 |
阻抗1.8KΩ，电源+24V |
|
起动频度 |
可做频繁或不频繁起动，建议每小时起动不超过10次 |
|
保护功能 |
过流、过载、欠载、过热、缺相、三相电流不平衡、相序检测、电机过热、频率错误 |
|
防护等级 |
IP00、IP20 |
|
冷却方式 |
55KW及以下自然冷却 75KW及以上强制风冷 |
|
安装方式 |
壁挂式 |
|
环境条件 |
海拔超过2000米，应相应降低容量使用 环境温度在-10-+40°C之间 相应湿度不超过95%(20℃±5℃） 无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G |
规格型号
(以380V为例,单位MM);尺寸备注:宽(G)×高(H)×厚(I)
| 适配电机(kW) | 型号 | G | H | I | K | L | M | D | E | F | A/B/C | 毛重 (Kg) |
| 7.5~30 | XST260-0018~0060-03 |
160 |
275 | 189 | 140 | 263 | 5.5 | 92 | 66 | 66 | 50 | 5.8 |
| 37~55 | XST260-0076~0110-03 | 160 | 275 | 189 | 140 | 263 | 5.5 | 92 | 66 | 66 | 50 | 6.3 |
| 75~160 | XST260-0150~0320-03 | 285 | 450 | 295 | 240 | 386 | 9 | 174 | 178 | 144 | 50 | 25 |
| 185~280 | XST260-0370~0560-03 | 320 | 520 | 320 | 250 | 446 | 9 | 197 | 189 | 146 | 50 | 35.6 |
| 315~400 | XST260-0630~0780-03 | 490 | 744 | 344 | 400 | 620 | 11 | 306 | 220 | 162 | 50 | 84 |

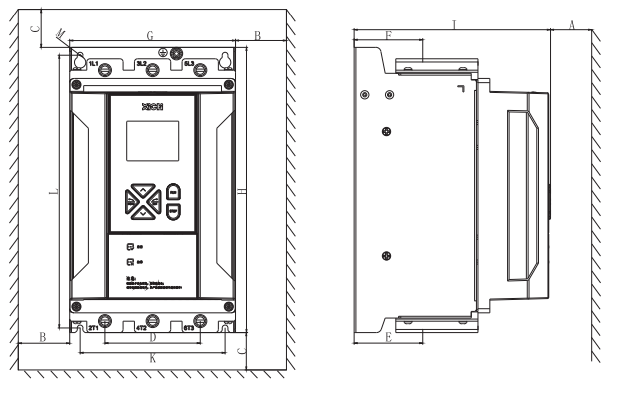

55KW以下外型尺寸

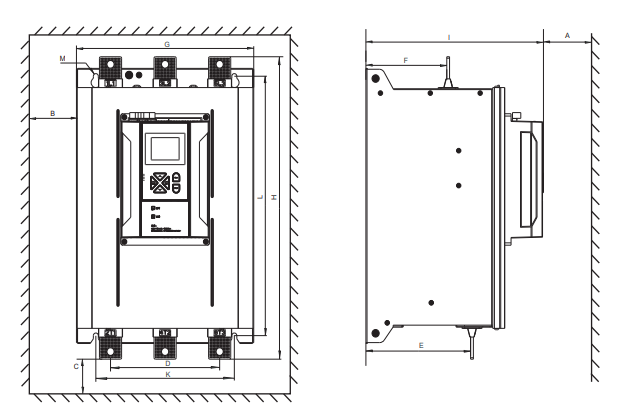

75KW-160KW外型尺寸

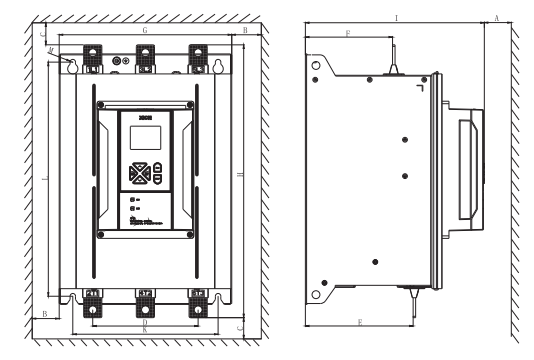

185KW-280KW外型尺寸

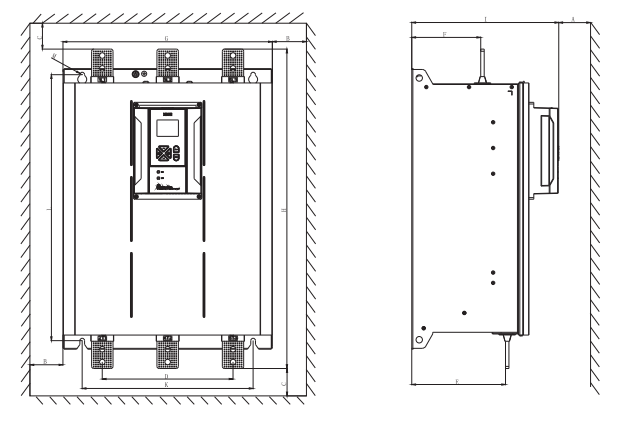

315KW-400KW外型尺寸
