CMC-MX系列内置旁路型电机软起动器
产品简介：
CMC-MX内置旁路电机软起动器是一种基于触发闭环算法的调压、限流式智能异步电动机软起动器，电力电子电路检测和先进的闭环控制算法使得起动和保护功能。内置旁路接触器触点采用磁保持型接触器，不同于其他外置旁路交流接触器长期带电运行方式。本产品无噪音、无电磁污染、不产生火花，绿色环保。

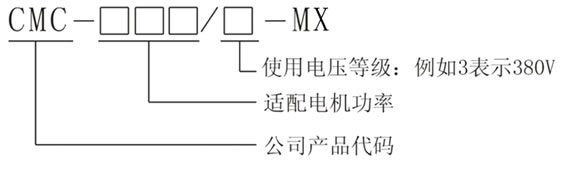

型号说明
技术特点
1、多种起动方式
用户可选择限流起动、电压斜坡起动，并可在每种方式下施加可编程突跳起动及起动电流限制。满足现场需求，实现良好的起动效果。
2、可靠性
微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得很好的准确性和执行速度。
3、强大的抗干扰性
所有外部控制信号均采用光电隔离，并设置了不同的抗噪级别，适应工业环境中使用。
4、简便的调整方式
控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。
5、优化的结构
紧凑内部结构设计，特别方便用户集成到已有系统中，为用户节约了电流互感器和旁路接触器的费用。
6、电源频率自适应
电源频率50/60Hz自适应功能，方便用户使用。
7、模拟输出
4-20mA电流输出功能，方便用户使用。
8、MODBUS-RTU通讯
在进行网络通讯时，可连接32台设备。用户可通过对波特率、通讯地址的设定以达到自动通讯的目的。通信地址设定范围为1-32，出厂值为1。通信波特率设定范围为：0、2400；1、4800；2、9600；3、19200；出厂值为2(9600)。
9、保护功能完善
多种电机保护功能（如过流、输入输出缺相、晶闸管短路、过热保护、漏电检测、电子热过载、内部接触器故障、相电流不平衡等）确保电机及软起动器在故障或误操作时不被损坏。
10、维护简便
由4位数码显示组成的监控信号编码系统，24小时监控系统设备的工作状况，同时提供快速故障诊断。
使用条件
|
控制电源 |
AC110V--220V±15%，50/60Hz |
|
三相电源 |
标准接线AC380V 内三角接线AC380V±30% |
|
标称电流 |
18A~560A，共18种额定值 |
|
适用电机 |
一般鼠笼型交流异步电机 |
|
起动斜坡方式 |
限流软起动、电压斜坡起动 |
|
停车方式 |
自由停车、软停车 |
|
逻辑输入 |
阻抗1.8KΩ，电源+15V |
|
起动频度 |
可做频繁或不频繁起动,建议每小时起动不超过10次 |
|
保护功能 |
断相、过流、短路、SCR保护、过热、欠载、相电流不平衡、接线、内部故障等 |
|
防护等级 |
IP00、IP20 |
|
冷却方式 |
自然冷却或强迫风冷 |
|
安装方式 |
壁挂式 |
|
环境条件 |
海拨超过2000米，应相应降低容量使用 环境温度在-25-+45°C之间 相应湿度不超过95%(20°C±5°C) 无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G |
规格型号
软起动器外形及开孔尺寸（单位：mm 以380V为例）
|
型号 |
G |
H |
I |
K |
L |
M |
E |
D |
A/B/C |
|
CMC-008-55 |
173 |
275 |
192 |
133 |
250 |
7 |
90 |
86 |
50 |
|
CMC-075-160 |
285 |
450 |
305 |
230 |
390 |
9 |
170 |
158 |
50 |
|
CMC-185-280 |
320 |
523 |
330 |
270 |
415 |
9 |
195 |
158 |
50 |
55KW以下外形尺寸
75KW-160KW外形尺寸
185KW-280KW外形尺寸
|
序号 |
额定 电流（A） |
380V |
尺寸(mm) |
|
适配功率(KW) |
173×275×192 (宽×高×厚) 重6.3kg |
||
|
1 |
18 |
7.5 |
|
|
2 |
24 |
11 |
|
|
3 |
30 |
15 |
|
|
4 |
39 |
18.5 |
|
|
5 |
45 |
22 |
|
|
6 |
60 |
30 |
|
|
7 |
76 |
37 |
|
|
8 |
90 |
45 |
|
|
9 |
110 |
55 |
|
|
10 |
150 |
75 |
285×450×305 (宽×高×厚) 重25kg |
|
11 |
180 |
90 |
|
|
12 |
218 |
110 |
|
|
13 |
260 |
132 |
|
|
14 |
320 |
160 |
|
|
15 |
370 |
185 |
320×523×330 (宽×高×厚) 重31.5kg |
|
16 |
440 |
220 |
|
|
17 |
500 |
250 |
|
|
18 |
560 |
280 |
