行业案例 | 英威腾多传动变频器助力冶金行业酸洗拉矫平稳运转

冶金行业酸洗拉矫

GD600

什么是拉矫机?

拉伸弯曲矫直技术广泛应用于冷轧板带生产中,它将传统辊式矫直技术和拉伸矫直技术合成一体,具有破鳞﹑拉伸﹑弯曲﹑矫直的作用。

酸洗工艺上的拉矫机:

一:可以起到机械破鳞的作用从而提高酸洗效率;

二:可以改善热轧原料板型,提高成品板型质量,降低带钢在运行中发生跑偏,并大大减少因板型不好对带钢造成的损害。

因此,拉矫机作为热轧与冷轧之间承前启后的设备,对酸洗带钢表面的质量和板型质量都起到了举足轻重的作用。

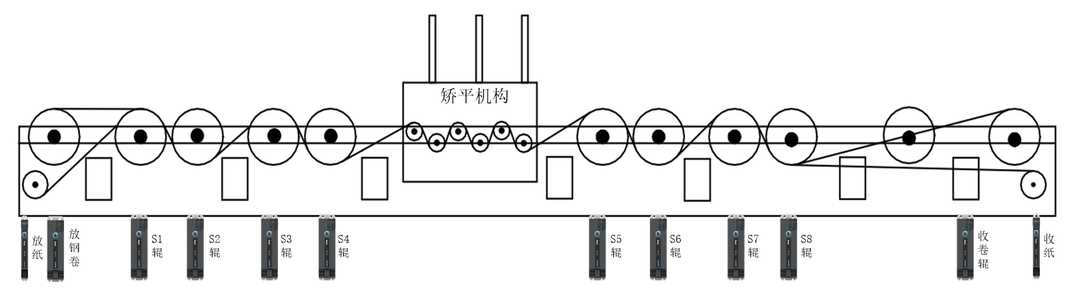

拉矫机示意图:

什么是拉矫机?

什么是拉矫机?

什么是拉矫机?

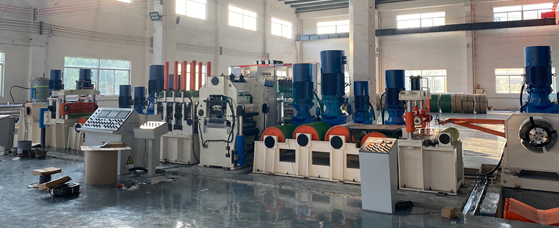

拉矫机生产线工艺流程:

开卷→放纸→入口S辊→拉矫机构→出口S辊→收纸→卷取机

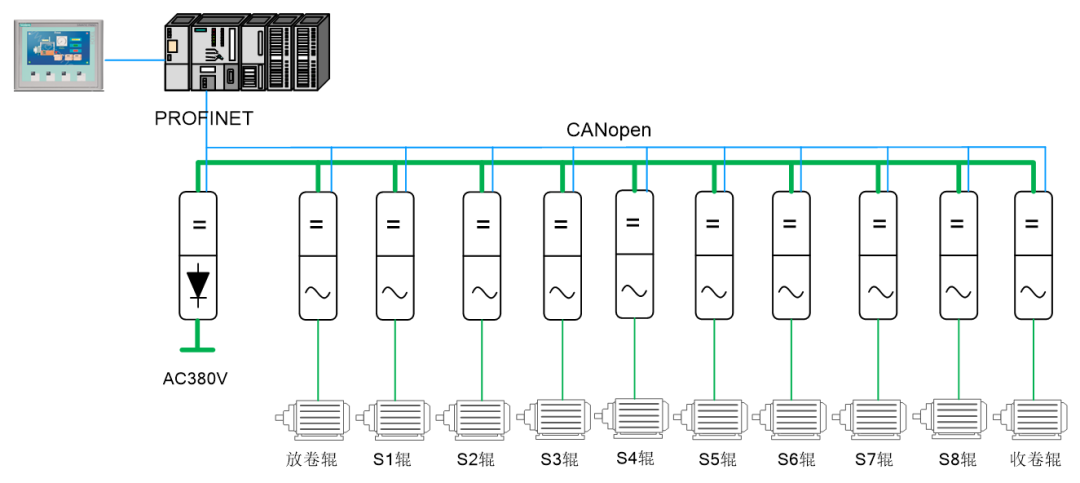

整个生产工艺流程由10余台电机拖动,关键工位为张力辊(S1,S2为一组;S3,S4为一组;S5,S6为一组;S7,S8为一组),牵引矫平机构,收卷辊

中间S辊牵引部分主要是通过PROFINET通讯给定频率以及输出转矩反馈调节速度同步,收卷通过卷径计算保证输出力矩比例变化,进而保证张力恒定。

S1

闭环矢量控制,速度模式,牵引前方来料,保证钢带匀速运行。

S2

闭环矢量控制,转矩模式,控制S1辊和S2辊之间的张力。

收卷

控制与张力辊之间的张力恒定。

带材通过第一第二组S辊拉平到矫平机矫平后再经过第三第四组S辊拉平后收卷、收膜。其中两个收卷共用一个变频器通过接触器转换电机和继电转换编码器。


产品介绍

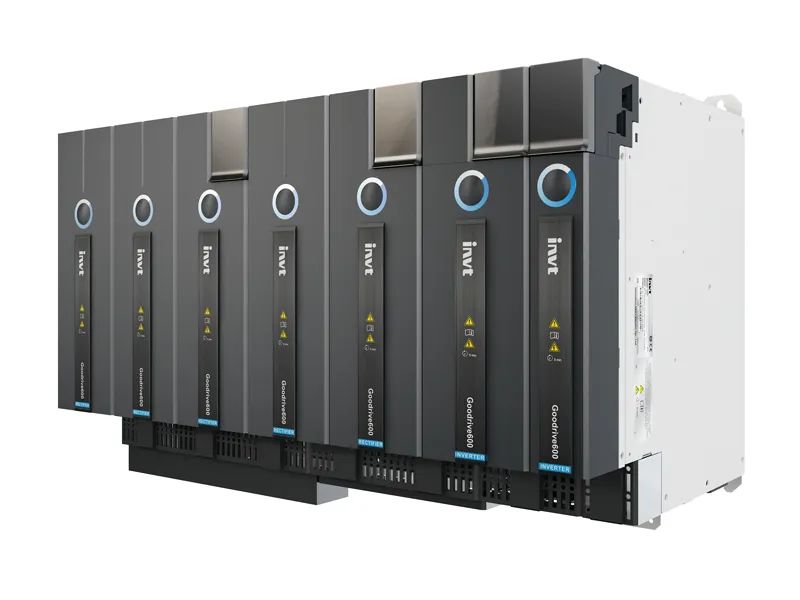

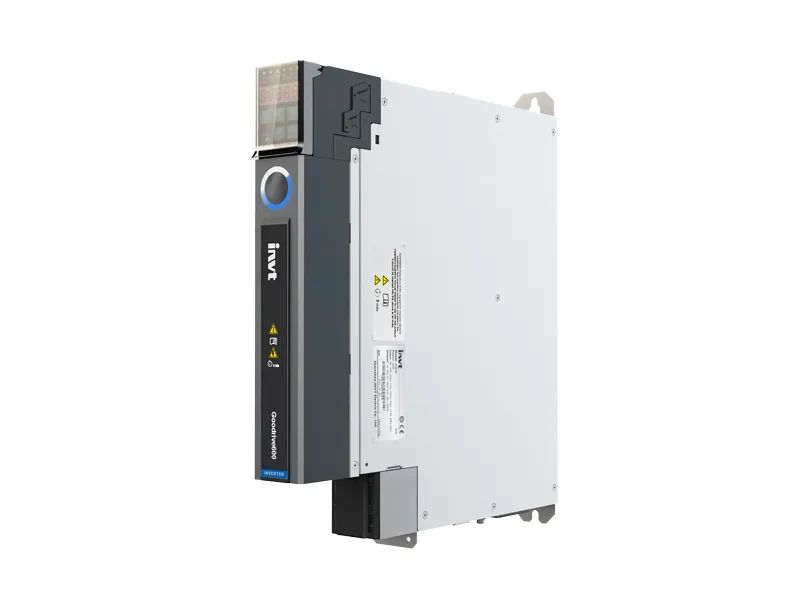

Goodrive600系列高性能多传动变频器,广泛应用于金属制品、印刷包装、化纤印染、纸巾机械多电机传动单台设备/多台设备组成的连续生产线配套。

产品特点:

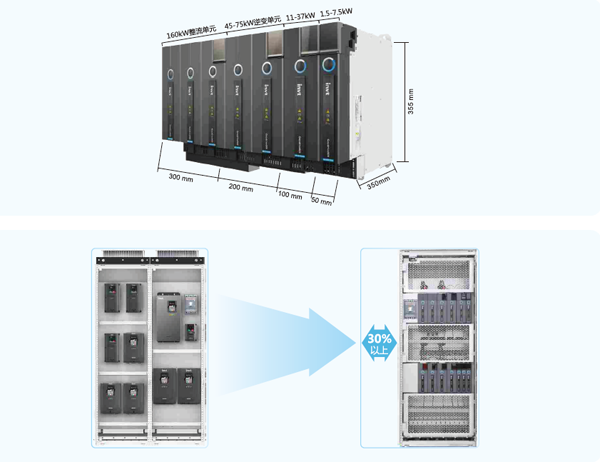

等高等深书本型模块化设计,多台并排紧凑安装,节省柜体空间;

快速搭接DC母排设计,快捷并机操作;

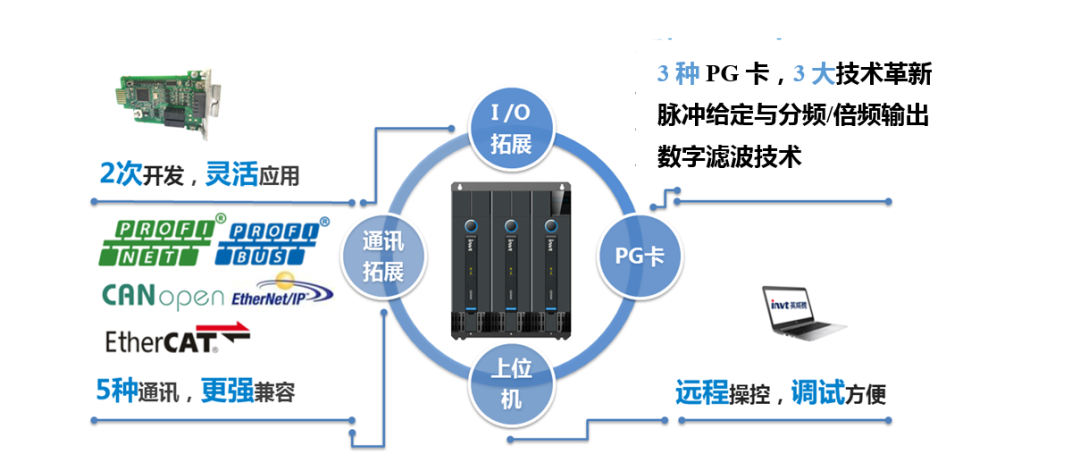

标配支持CAN/RS485通讯选配可Profinet/Prifibus-DP/EtherCAT通讯

选配可拓展支持旋变编码器,5V-24V增量式编码器,满足客户个性化需求;

提供多种电机同步功能,包括下垂控制、主从负荷控制等;

完善的可靠性测试系统,确保产品满足最复杂的应用环境;

截图一起了解以下


使用英威腾Goodrive600系列多传动变频器系统,助力拉矫机有效提高成品板型质量,降低带钢在运行中发生跑偏,并大大减少因板型不好对带钢造成的损害,整体运行平稳,自动化程度高,在市场应用上,受到了客户的高度认可。
