STR系列A型软起动器
产品简介：
STR-A概述及控制功能
STR系列Ａ型电动机软起动器（见下图白框内）的特点是将软起动单元及旁路接触器同时装在一个壁挂式的机壳内，当被控电动机起动完成后，自动将电机通过旁路接触器投入电网运行，其主电路有R.S.T.（接三相交流电源）和U.V.W（接三相交流电机）六个接线端，接线后即可使用。特别对配电室空间小或机旁操作，挂在墙上通过操作键盘就可以控制电机的起动、停止。STRA系列软起动器还预留有外部起动、停止、故障复位等接口，可方便地实现远程监控。其接线原理图详见下图。STR系列Ａ型软起动器内置电子热过载保护器,使用时不需另加电机保护元件。

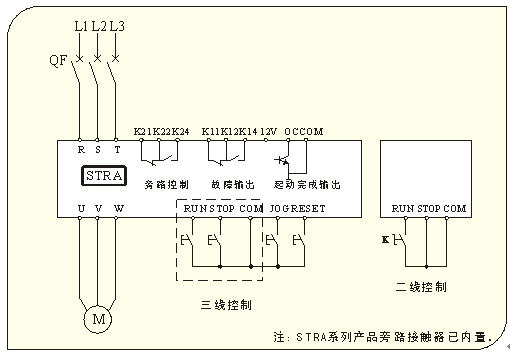

原理图
结构尺寸
|
规格型号 |
适配电机功率 |
外形尺寸（mm） |
重 量 |
||
|
宽 |
高 |
厚 |
|||
|
STR008A-3 |
7.5 |
175 |
255 |
205 |
7 |
|
STR015A-3 |
15 |
||||
|
STR022A-3 |
22 |
||||
|
STR030A-3 |
30 |
||||
|
STR037A-3 |
37 |
205 |
295 |
235 |
7.5 |
|
STR045A-3 |
45 |
||||
|
STR055A-3 |
55 |
230 |
380 |
250 |
11 |
|
STR075A-3 |
75 |
||||
|
STR090A-3 |
90 |
260 |
380 |
266 |
35 |
|
STR110A-3 |
110 |
||||
